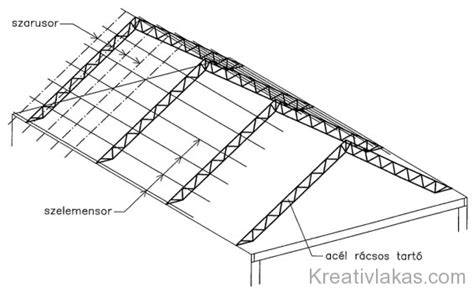

A rácsos tartók egyenes tengelyű rudakból összetett tartószerkezetek. A rudakban keletkező erők meghatározásához feltételezzük, hogy az egyes csomópontokban található rudak tengelyei egy pontban metszik egymást, és súrlódásmentes csuklókkal kapcsolódnak egymáshoz. A rácsos tartók hálózati kialakítása nagyon sokféle lehet. Alkalmazzák hídszerkezeteknél, tetőszerkezeteknél, távvezetékes oszlopokként. Anyaguk elsősorban acél. A rácsos tartó támaszerőit ugyanúgy számítjuk, mint a tömör kéttámaszú tartó támaszerőit. Az egyes csomópontokban működő erőknek egyensúlyban kell lenniük.
A régi és mai mérnöki gyakorlat egyik alapkérdése, hogy hogyan lehet egy olyan terhelési eloszlást felvenni egy rácsos tartóban, amelynél a rudakban csak húzó- vagy nyomófeszültség keletkezik; a hajlító feszültség azonban sohasem. Ennek a feltételnek teljesüléséhez gyakran elvárás, hogy a teher a csomópontokon érkezzen a tartóba, illetve a konstrukciórészletek - például övek és csomópontok kapcsolata - megfelelően vannak megoldva. Így a szerkezet nem szenved el olyan alakváltozást, mint a csavarodás, lehajlás. Csak a húzott rudak megnyúlása, és a nyomott rudak (nagyon enyhe) kihajlása figyelhető meg.
Osztályozás és példák
Olyan rudakban, amelyekre a teher a csomóponton kívül közvetlenül átadva van, hajlítási feszültség is felléphet. A rácsos tartókat övek szerint párhuzamos övű és nem párhuzamos övű R-ként szokták osztályozni. Az övek közt végigmenő rácsozás ferde vagy teljesen ferde lehet, ami az oszlopos vagy szimmetrikus rácsozású R-t adja. Az egyszerű példák: trapéztartó és parabola-tartó, félparabola-tartó. Írásban említésre kerül Paoli-tartó és Schwedler-tartó is. Az átlós rácsozású R például az oszlopos rácsozásban vagy átmeneti keretekben alkalmazható, ahol a ferde rudak irányai megváltoznak. Ezek a besorolások segítik a tervezést és a keretdinamika megértését.
Külön megemlítendő még, hogy ívhidak, függőhidak, konzolok, emelőrudak is tekinthetők R-gyanánt kiképezhető elemeknek. A rácsos tartók gyakorlati alkalmazása rendkívül sokoldalú: hídszerkezeteknél, tetőszerkezeteknél, távvezetékes oszlopokként használják. Az anyag főként acélból készül.
Hajtások és a törőerő-kihajlás kapcsolata
A rácsos tartó számítását úgy végezzük, hogy az egyik megoldható csomópontból kiindulva meghatározzuk a támaszerőket, majd ebből a rudak erőit. A törőerő az a küszöbérték, amelynél a nyomóerő hatására a rúd hajlékony módon kihajlik és végül eltörik. A törőerő jelenti a kritikus erőt, amelynél a rúd elmélet szerint megtörik. Leonhard Euler 1757-ben tüntette ki a kritikus törőerő nagyságát, és hozzákapcsolódóan a különböző peremfeltételek befolyásolják ezt a értéket. A tehertől és a rugalmasságtól függően a körülményeink szerint a törőfeszültség közvetlenül számítható a megfelelő differenciálegyenletből.
Ha a nyomott rúd nem csuklóval rendelkezik a végén, a differenciálegyenlet azonos marad, csak a peremfeltételek lesznek eltérőek és ezek befolyásolják a törőerő nagyságát. A törőfeszültség csak akkor számítható a fenti összefüggés segítségével, ha az arányossági határnál kisebb. Ebben a tartományban rugalmas kihajlásról beszélünk. A σF folyáshatár a törőfeszültség felső határát jelenti, és a folyáshatárig plasztikus kihajlásról beszélhetünk.
A gyakorlatban a 0,2%-os maradó alakváltozáshoz kapcsolódó terhelések jelentik a gyakorlati feszültség- és erőértékeket, és a λ (lambda) értékek empirikus jellegűek lehetnek. A λ0-t gyakran Euler-féle kihajlási összefüggésből számítják, de a mérési eredmények szerint a nyomott rudak hajlása előfordulhat korábbi feszültségek mellett is, ami nem rugalmas kihajlásnak felel meg. A nem rugalmas kihajlás tartománya megközelítőleg 40-100 közé esik a valós adatok alapján, és ekkor a szerkezet már nem lineárisan viselkedik.
Gépes tervezés és méretezés
A könyv bemutatja a gépészmérnöki tervezés részét képező szilárdsági méretezés módszereit és legfontosabb alkalmazási területeit. A fogalmakat, a matematikai összefüggéseket és magyarázatokat számos ábra segíti. A tárgy kiemelten hiánypótló, mivel a szakterület olyan részeit tárgyalja, melyek a kezdeti gépészmérnök-képzésben ritkán kerülnek feldolgozásra. A gyakorlati megfigyelések alapján a fejlesztő mérnöki munka szoros kapcsolatát tanítja meg a méretezési elmélet és a gyakorlat között.
Anno Euler utáni kutatások során a nem rugalmas kihajlások jelensége figyelhető meg, különösen alumínium példáján. A 0,2%-os maradó alakváltozás eléréséig tartó plasztikus tartományban a húzó-feszültségi diagramban nem minden esetben van éles átmenet a rugalmas és képlékeny tartomány között. Ilyen tartományokban az empirikus formulák segítenek a kritikus erő és feszültség meghatározásában a valós környezetben.
Összességében a rácsos tartók tervezése és méretezése összetett, ugyanakkor logikus felépítésű folyamat. A tartószerkezetek erőjátékát a csomópontokon fennálló egyensúlyok és a rudak törőerő-kritikus határainak figyelembe vétele alakítja. A gyakorlatban a tervezés megkönnyítésére példaként szolgálnak a trapéz- és parabola-tartók, valamint az átlós rácsozású keretek, amelyek különböző tehereloszlásokat képesek hatékonyan kezelni.
Fontos fogalmak és összefüggések
- Csúcsok: a csomópontok, ahol övek és rácsrudak találkoznak.
- Övek: a tartókat körülvevő szerkezeti elemek, felső és alsó öv, amelyeket csomópontok kötnek össze.
- Törőerő: a nyomóerő által kiváltott kritikus erő, amelynél a rúd kihajlik és eltörik.
- Euler-hiperbola: a törőfeszültség és a nyomó erő kapcsolatát leíró görbe az arányossági határig.
- Folyáshatár és plasztikus tartomány: a törőfeszültség felső határa és a nemlineáris viselkedés tartománya.
