Képzeld el, hogy megvan az új, energiatakarékos törölközőszárítód, de a bekötés már feladatnak tűnik - ne aggódj, mi végigvezetünk a lépéseken. Ebben a cikkben elsőként a bekötési pontok meghatározását tisztázzuk, majd az elektromos és a vízteres rendszerek speciális szabályait, a töltési és légtelenítési folyamatot, a tágulási tér biztosítását, a fali rögzítést, végül a leggyakoribb hibákat és szivárgás elkerülésének módszereit tárgyaljuk.
Első lépésként azonosítsuk, hol csatlakozik a törölközőszárító a rendszerhez. Elektromos készülékeknél az áramforrás a fali elosztódoboz, innen jön a fázis- és nullavezető. Vízteres rendszernél a radiátorokat ellátó fűtési kör csatlakozásához csővezetékek kivezetését keressük.
Miért fontos pontosan meghatározni a bekötési pontokat? Ha nem a megfelelő helyen vágjuk el a csövet vagy nem ott kötjük be az áramot, később szivárgások vagy áramkimaradások lehetnek. Az elektromos bekötésnél szigorúan követnünk kell a biztonsági előírásokat és a hatósági szabályozást.
Melyik kábelvastagságot válasszuk? Rögtönzött tipp: jegyezzük fel minden vezetéket kis címkével, így visszakeresni is könnyebb. Ha vízteres típust választottunk, a rendszer feltöltése előtt le kell zárni a töltőcsapot, majd a következő módon járjunk el. Még a legprecízebb töltés után is maradhat légbuborék a rendszerben. A légtelenítés segít a hatékony hőátadásban és zajmentességben.
Mikor légtelenítsünk? A zárt vízteres rendszerben a hőmérséklet emelkedésével nő a víz nyomása. Ezért kell tágulási tartályt vagy - kisebb rendszereknél - tágulási egységet beépíteni.

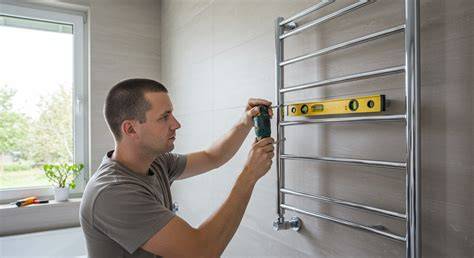

A szárító stabil felfogatása kulcsfontosságú a biztonság és a pontos bekötés miatt. A leggyakoribb baki, ha túl nagy erővel húzzuk meg a csőrendszer elemeit, ami megrepedezéshez vagy tömítésfellazuláshoz vezet. Reméljük, hogy ez a részletes útmutató hozzásegít a törölközőszárító biztonságos bekötéséhez és zavartalan működtetéséhez.
Egy modern fürdőszoba nem csak egy modern fűtőtest, illetve szép bútorokat jelent; a teljes esztétikai hatás eléréséhez szükség van még egy elegáns fűtőtestre. Régen múltba vesztek azok az idők, amikor egy öntöttvas fűtőtest csúfította el fürdőszoba képét, a praktikum elérésére a fehérneműk és törölközők száradtak rajta. A piacon elérhető szeleprendszerek lehetővé teszik, hogy a központi fűtés rendszerébe standard módon csatlakoztathassuk a fűtőberendezéseket (vizes típusokat), vagy víz-elektromos kombinációban.
Mindezek figyelembevételével végezhető hatékony munka, mely biztosítja a helyiségben a meleg levegő egyenletes keringését. Ha valamilyen okból át kell helyezni a falon a fűtőtestet, úgy kell megválasztani a teljesítményét, hogy az a tervezettet teljesítményt 10%-kal haladja meg. Ezen kívül tanácsos felette felfüggeszteni egy járulékos légterelőt polcot, mely megelőzi a fal, a fűtőtestből áramló meleg levegőben lévő finom por általi szennyeződést.
A belső gipszkarton falakon történő felfüggesztési helyeknél be kell tervezni egy járulékos rögzítő keretet, mely átveszi a vízzel telt fűtőtest súlyát. Annak érdekében, a fűtőtestet teljesítménye ne csökkenjen a szerelőknek figyelnie kell arra, hogy a fűtőtest megfelelő minimális magasságba kerüljön a padlótól, illetve a parapett aljától (lásd szerelési utasítás).
Valamennyi fűtőtest két csővel csatlakozik a központi fűtés hálózatához: az előremenő, mely a melegvizet szállítja, és a visszatérő, mely a lehűlt vizet visszavezeti a rendszerbe. Alsó csatlakoztatás esetén mindkét cső a fűtőtest jobb, vagy szélénél található speciális elzárószelepekkel felszerelt, a szerelőkészletben melléklet csatlakozó csonkokhoz csatlakozik. Ennek köszönhetően például egy üzemzavarnál mindkét elzárószelep zárható, anélkül, hogy a vizet a fűtőrendszerből le kellene engedni.
A padlóból közvetlenül kijövő csövekhez egy egyszerű, viszont a radiátor alatt a falból kijövő csövekhez - derékszögű csatlakozó készletet kell alkalmazni. I. változat: meglévő fűtőhálózat, a csatlakozóelemek a megfelelő köztávval ki vannak vezetve a falból (pl.:a korábbi fűtőtesthez). II. változat: lehetőség van a fűtőt hálózat alapoktól kezdődő kialakítására, esetleg a régi átalakítására (elkerülhetetlen a falvésés). III. változat: a legközkeletűbb hidraulikus csatlakozási köztáv a csatlakozó elemek tengelyén az 50 mm. (ez az úgynevezett V csatlakozás). Tanácsoljuk alkalmazni ezt a változatot tekintettel könnyű szerelhetőségére, illetve egyszerűsíti a fűtőtest cseréjét.
A fűtőberendezés hálózatra kapcsolásának módja attól függ, hogyan történt a csövek elhelyezése a falhoronyban, vagy a padlóba rejtve. Nagy jelentőségű e mellett a fajtájuk, némelyeket csak oldalsó csatlakoztatással, némelyeket oldalsó és alsó csatlakoztatással szerelhetünk a hálózatra. A fűtőtesteket leg gyakrabban az ablakok alatti falakra rögzítjük, vagyis a leghidegebb helyeken. A másik módszer az alsó csatlakoztatás, ez szükségessé teszi a padlóburkoló elemek csőátvezető nyílásainak kivágását.
Érdekes csatlakoztatási megoldás az alsó középső csatlakozás. Ennél a változatnál a csatlakozó elemek a fűtőtest hosszának felénél vannak elhelyezve, függetlenül a fűtőtest méretétől. Az ilyen megoldás előnye mindenekelőtt az, hogy a szerelőnek nem kell azzal gondolkodnia, hol kell pontosan kivezetni a csöveket.
A fűtőtestet a mellékelt rögzítő tiplik és csavarok rögzítjük a függesztőket (függesztjük) a falra. Oldalsó csatlakozás. Az előremenő csövet (a fűtőtest felső részénél) és a visszatérőt (alul) falhoronyban vezetjük és a fűtőtest oldalánál szereljük csatlakozó elemekkel. Fordított bekötés esetén legalább 30%-kal csökkentjük a fűtőtest fűtő hatásfokát. Amennyiben a fűtőtest magassága meghaladja a 2 m-t, vagy a magassága és hosszúsága aránya eléri a 4:1, vagy ennél nagyobb, akkor oldalcsatlakoztatás helyett keresztcsatlakoztatást alkalmazunk, az előremenő és visszatérő csövek átellenes irányú elhelyezése mellett.
A fűtőtest és szerelőcsomag kartonból történő kicsomagolását követően, a szerelés idejére érdeme s a fűtőtesten hagyni a védőfóliát, ez járulékos védelmet nyújt a szennyeződés és sérülés ellen. Majd győződjünk meg róla, hogy a csatlakozó elemek távköze és a felfüggesztés megegyezik-e a fűtőtesthez csatolt vázlatrajzon megadottakkal. A falból kivezetett hálózati egységre szereljük fel a központi fűtés szelepeit (előremenő és visszatérő). Csatalakoztatjuk a közcsavarokat és a szelepeket a fűtőtesttel (Rothenberger hollandianya kulcsot használva).
Az ily módon előkészített fűtőberendezést függesztjük fel a konzolokra (függesztők). Ellenőrizd a felszerelt légtelenítő szelep és egyéb tömítő elemek tömítettségét (pl.: vakdugók). A szerelés befejezését követően megfelelő kulccsal és (szintetikus vagy természetes) tömítővel csatlakoztatjuk a fűtőtestet.
Téves bekötés. Amennyiben alsó bekötés esetén az előremenő és visszatérő ág fordítva kerül bekötésre, elkerülhetjük a hálózat átalakítását speciális kereszt csatlakozóelem alkalmazásával, amelyben a fűtővíz áramlási irányának felcserélése megy végbe, aminek köszönhetően a fűtőtest rendeltetésének megfelelően fog működni. AZ ilyen elrendezés elérhető egyenes és derékszögű kivitelben is.
Amennyiben megfelelően lett kivitelezve a törölközőszárító radiátor bekötése, biztosak lehetünk abban, hogy valóban meg fognak száradni a törölközők. De, ha valami félre ment a beszerelés során, akkor nem csak a nyirkos törölközők fognak kellemetlen pillanatokat okozni, hanem sok más is sajnos. Ezért bízzuk olyan szakemberre a feladatot, akinek nem okoz gondot a radiátor helyes bekötése.
A törölközőszárító radiátor bekötése és az esztétikum kapcsolata. A gyakorlati haszna talán mindenkinek egyértelmű, viszont nem véletlenül választunk a legtöbben ilyen stílusú fűtőtestet a fürdőszobába felújítás után. Egyrészt a falra szerelve remekül mutat, ráadásul manapság már rengeteg szín és árnyalat közül válogathatunk, az egyszerű fehértől kezdve, a krómon keresztül, egészen a színes változatokig.
Tehát, ha a kivitelezés szempontjából valóban fontos az egyéni kivitelezés, ahhoz hozzájárulhatunk egy egyedi stílusú törölközőszárító radiátor bekötésével. E tekintetben két dolognak kell teljesülnie, hogy kifogástalan végeredményt kapjunk. Logikus, hogy az elsődleges szempont a radiátor helyes bekötése, ami bármennyire egyértelmű nem mindig szokott sikerülni. Persze nem egy nagy ördöngösség, viszont, aki nem rendelkezik elég tapasztalattal, vagy mesterember létére felületesen végzi a munkáját, az bizony képes elbaltázni a dolgot.
Ebben csak az a szomorú, hogy gyakran jó néhány napnak vagy hétnek el kell telnie, ameddig nyilvánvalóvá válik, hogy a radiátor bekötési módok közül nem sikerült eltalálni a megfelelőt. A másik tényező pedig az esztétikum miatt lényeges. Rengeteget javíthat az összhatáson, hogyha a helyiségen belül harmonizál egymással a csempe, a szaniterek, a fűtőtestek stb. A fogyasztói társadalmunknak hála, kínálat tekintetében bőven van mit átnéznünk, hogyha aktuálissá válik a törölközőszárító radiátor bekötése.
Radiátor bekötés alapvető szabályai
A fűtőtestek felszerelését a következő szempontok alapján kell elvégezni: a munka megkezdése előtt ellenőrizni kell minden szükséges elem meglétét a szelepektől kezdve, az adaptereken át, egészen a rögzítő dübelekig. Szerszámokra is szükség lesz, mert nem akkor kell nekilátnunk keresgélni a mérőszalagot, ceruzát, csempefúrószárat vagy a Rothenberger kulcsot a hollandi anyás csavarhoz, amikor már belevágtunk a munkába. A harmadik szempont pedig az, hogy a törölközőszárító bekötése során a gyártó által megadott szerelési útmutató alapján kell eljárnunk.
A radiátor helyes bekötése előtt fontos a tervezés. Újépítésű helyiség esetén meg kell határozni a fűtőtest pontos helyét. Ha pedig egy meglévő fürdőszobában szeretnénk áthelyezni a fűtőtestet, akkor gondoskodnunk kell a vezetékek szakszerű elvezetéséről is. A törölközőszárító radiátor bekötése továbbá azért egy előnyös megoldás, mivel rendkívül helytakarékos, ezáltal pedig a kisebb fürdőszobákban is ideális megoldásnak számít!
Ott van még a gipszkarton falak kérdése. Mert nem csak a bekötéssel, hanem a rögzítéssel is vigyázni kell. Üresen nem tűnik nehéznek egy törölközőszárító radiátor, de amikor használat közben megtelik vízzel, akkor a súlya megsokszorozódik, ezért a gipszkarton esetében be kell szerelni egy járulékos rögzítő keretet, ami megtartja a fűtőtest súlyát.
Radiátor bekötés szakszerű keretek között
Ahhoz, hogy minden flottul működjön, fontos ismerni a fűtési rendszert. Minden fűtőtest esetében két csővel kell számolnunk, amelyek csatlakoznak a központi fűtéshez. Az egyik a radiátorba szállítja a melegvizet, a másik pedig a lehűlt közeg visszavezeti a kazánba, ahol ismét felmelegszik. Ezzel a keringtetéssel hatékony fűtési rendszer építhető ki, amennyiben minden akadálytalanul történik.
A fűtőtestek esetében modelltől függően általában kétféle módon elhelyezett csatlakozási pontokról beszélhetünk (alsó és oldalsó), amiket szintén fontos figyelembe venni, mert ez meghatározhatja a radiátor bekötési módok alkalmazását. Alsó csatlakozás esetén a csövek a fűtőtest jobb oldali részén csatlakoznak a radiátorhoz az erre a célra kialakított speciális elzárószelepekkel. Ezekkel pedig teljesen lezárható a víz áramlása, ami különösen jól jön egy nem várt üzemzavar esetén. Ennek köszönhetően nem kell leengedje az egész vizet a fűtési rendszerből.
Ha a falból jönnek ki, akkor már egy derékszögű csatlakozóra lesz szükség a radiátor bekötéshez. Röviden a radiátor bekötési módokról: alap helyzetben meglévő hálózat esetén a csatlakozóelemek már a megfelelő köztávval vannak kivezetve a falból, amik csatlakoztak az előző fűtőtesthez. Tehát ebben az esetben is ugyanolyan köztávú fűtőtest felszerelésére van szükség.
A másik eset, amikor a törölközőszárító radiátor bekötése az alapoktól kezdve történik egy új fűtőrendszer kiépítésével. Ekkor már a vezetékek helyét ki kell vésni a falban, ami azt jelenti, bármilyen köztávú fűtőtestet választhatunk, mert ehhez igazíthatjuk a vezetékek kivezetését a falból. A harmadik lehetőség pedig az úgynevezett „V“ csatlakozás, ami a leg esztétikusabb módszernek számít. További előnye, hogy megkönnyíti a szerelést és a törölközőszárító radiátor bekötése is egyszerűbben kivitelezhető.
Törölközőszárító bekötés esetén fontos a sorrend. Ügyeljünk rá, hogy miután kibontottuk a fűtőtestet a csomagolásból a védőfóliát hagyjuk rajta a szerelés ideje alatt, mert könnyen összekarcolódhat. Ezt követően pedig nem árt ellenőrizni, hogy a felfüggesztés, illetve a csatlakozó elemek távköze egyezik-e a radiátorhoz csatolt vázlatrajzzal. Amennyiben minden egyezik, kezdődhhet a törölközőszárító radiátor bekötése.
Ezt követően már szerelhetőek is fel a központi fűtés szelepek a falból kivezetetett csövekre, amit a közcsavarok és a szelepek csatlakoztatása követ a radiátorral. Ezután már felfüggeszthető a fűtőelem a fali konzolra. Beüzemelés előtt nem árt ellenőrizni a különböző tömítőelemek állapotát.
A törölközőszárító radiátor bekötése a már említett hollandianya (Rothenberger) kulccsal és szintetikus, illetve természetes tömítővel történik. Végül elérkeztünk ahhoz a ponthoz, amikor már a védőfólia is eltávolítható. Mielőtt elvégeznénk a fűtőtest feltöltését nem árt még egyszer átnézni, hogy az elemek megfelelően össze lettek-e tekerve egymással, mert így elkerülhető a nem kívánt szivárgás.
Arra is létezik megoldás, hogyha a törölközőszárító radiátor bekötése fordítva történik. Ez azt jelenti, hogy az előremenő és a visszatérő ág felcserélődik, tehát a fűtőközeg nem fog az elvártak szerint keringeni benne. Ezt orvosolni lehet egy kereszt csatlakozóelemmel, ami felcseréli a fűtővíz áramlását, amit ezután a megfelelő irányba áramlik.
Az összes tényező és az adott körülmények figyelembevételével, minden további nélkül megoldható a törölközőszárító radiátor bekötése a megfelelő módon. Nem nagy ördöngösség törölközőszárító radiátor bekötése!
