A cikk célja, hogy részletesen, ugyanakkor tömören bemutassa a SAJ inverterek CHS2 egységéhez kapcsolódó riasztási és hibaüzeneti rendszert, az LED-jelzések és a firmware verziók összefüggéseit, valamint a biztonságos kezelési és hibaelhárítási lépéseket.
Alapfogalmak és a rendszer viselkedése
A SAJ invertereken a CHS2 modul kommunikációja és a hálózati illesztések kritikusak a rendeltetésszerű működéshez. A bemutatott állapotok és jelzések alapján meghatározható, hogy a rendszer melyik üzemmódban dolgozik éppen, és milyen védelmi intézkedéseket kell alkalmazni.
A nyilvánvaló problémák közé tartozik például a DC oldali csatlakozások túlmelegedése és a kapcsolatok gyengesége, a hálózati feszültség rendellenességei, illetve a szintetikus vagy gyenge minőségű bemeneti jelzések. A PV generáció és az akkumulátor SOC-je közötti kölcsönhatások is meghatározóak a rendszer stabilitása szempontjából. A hibák gyakran nem a készülék meghibásodását jelentik, hanem a rendszervédelmi funkciók helyes működését jelzik.
Fontosabb LED-jelzések és jelentésük

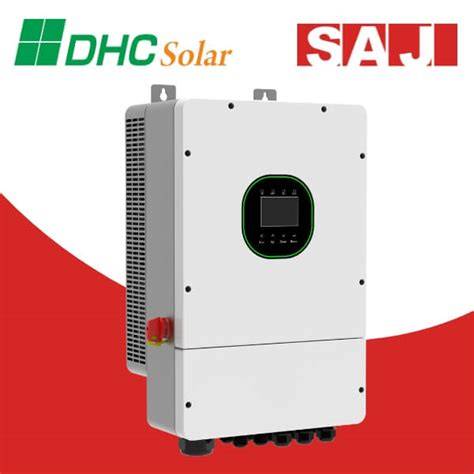

Az SAJ inverter közepén található kerek kijelző hét LED-je adja a legfontosabb működési paramétereket. A LED-állapotok értelmezése segít a gyors hibafelderítésben és a helyes beavatkozásban.
- Nem világít: az inverter ki/off állapotban van.
- Zölden villog: az inverter készenlétben van.
- Zölden világít: az inverter működik.
- Pirosan villog: az inverter frissít.
- Pirosan világít: az inverter hibát érzékelt.
- Fehér LED világít: az inverter hálózatból vételez energiát.
- Fehér LED villog: az inverter a hálózatba táplál energiát.
- Fehér LED villog 1 mp be, 3 mp ki: az inverter nem vételez és nem táplál energiát a hálózatba.
- Fehér LED nem világít: az inverter sziget üzemmódban működik.
- Akkumulátor LED világít: az akkumulátor kisütés alatt áll.
Emellett a kódok értelmezése mellett fontos tudni, hogy egyes jelzések nem hibák, hanem a kiváltó ok megszűnése után automatikusan helyre jönnek. Ilyenkor érdemes ellenőrizni a kapcsolódó rendszereket és a hálózati feltételeket.
Rendszeres karbantartás és tipikus okok
Rendszerüzem során az alábbi okok vezethetnek teljesítménykieséshez vagy leálláshoz:
- A fő hálózati bemenet ki/be kapcsoló állapota és a Backup port csatlakoztatottsága ellenőrzést igényel.
- A PV- és akkumulátor-bemenetek kapcsolatának állapota, különösen a SOC és a töltési/akku állapotok meghatározzák, mikor lép éles védelmi módba a rendszer.
- A háromfázisú AC bemenet feszültségfázis-sorrendje és a kábel színeinek helyes sorrendje kritikus; szükség esetén fázisseq mérővel érdemes ellenőrizni.
- A PV teljesítmény alacsonyabb lehet a panelok minősége vagy a rendszer integrált korlátozásai miatt; érdemes megvizsgálni, hogy az inverter output-limite mennyire korlátozza a teljesítményt.
- Alacsony hálózati feszültség, túl vagy alacsony hálózati impedancia, illetve gyenge hálózati hatás (weak grid) is okozhat problémákat az energia-átvitelben.
Riasztási kódok és a vészhelyzeti eljárások
A hibakódok értelmezése és a szükséges beavatkozások alapvetőek a rendszer biztonságos és megbízható működéséhez. A kódok gyakran arra utalnak, hogy a rendszer védelmi funkciója lépett működésbe, és a hiba gyakran nem tartós, hanem ideiglenes problémára mutat rá.
Egy gyakori példát említenek: a HAMIS földhiba (ground fault) kód 27 jelzése egy komoly biztonsági kérdés lehet, amely azonnali lekapcsolást és szakképzett szakember értesítését igényli. Fontos megjegyezni, hogy a firmware verziótól függően a kódok számkészlete eltérhet.
Az error kódok mellett a kijelző és a LED-jelek a rendszer kommunikációs állapotát is közvetítik. Például a „System Normal” üzenet azt jelzi, hogy minden komponens a megadott specifikációk szerint működik, míg a „Protective Mode” vagy „Emergency Stop” a védelmi mechanizmusok aktiválását jelölik.
Fontos, hogy a nem kritikus hibák esetében érdemes a kézikönyv útmutatásait követni, és a vészhelyzeti eljárást betartani. A legtöbb figyelmeztetés a berendezés védelmi funkciójának helyes működését mutatja, nem pedig a végleges meghibásodást jelzi.
Biztonsági protokoll és karbantartási ajánlások
Ha kritikus állapot lép fel, az alábbi háromlépéses protokollt érdemes követni:
- Az energiaforrást izolálni;
- Megvárni minimum 5 percet a teljes javító műveletek előtt, mert a belső nagy kapacitások lassan diszperzálódnak és veszélyes feszültségek lehetnek;
- Újrabiztosítani a rendszer helyes működését, és ha a hibajelzés visszatér, a teljes műveletet megismételni, illetve szakembert hívni.
A professzionális segítségért általában költségvetés van és fontos a biztonság megőrzése: a szakszerű beavatkozás költségei gyakran kevesebbek, mint a ház károsodásának költsége vagy személyi sérülés kockázata.
Gyakorlati tanácsok az üzembe helyezés és diagnosztika során
Az alábbiak segítenek abban, hogy a rendszer zökkenőmentes legyen és csökkenjen a váratlan leállások esélye:
- Az EMS feltöltöttségét és a kapcsolódó hálózati kábelek megfelelő csatlakozását ellenőrizni kell;
- Ha a hálózati kapcsoló nem világít, ellenőrizni kell a hálózati többes csatlakozást és a LAN kapcsolók állapotát;
- Az inverter panelen megjelenő egyéb jelzések alapján a háztartási vagy üzemeltetési állapotot azonnal ki lehet értékelni;
- A SAJ termékekhez tartozó hivatalos magyarországi forgalmazó és a kapcsolódó részlegek feladata a telepítés és a karbantartás támogatása a regionális megjelenéseken keresztül.
Részletes kártya a LED-állapotokról
A SAJ LED-kártya jelentései hozzávetőlegesek, és a gyártó frissítései vagy a forrásállapotokból származó információk szerint változhatnak. Ha a hiba hosszabb időn át fennáll, érdemes felvenni a kapcsolatot a telepítővel vagy a gyártói támogatással.
Kapcsolódó források és meghatározó információk
A SAJ inverter LED-kódjai és a hibaüzenet-készlet részletes leírását a hivatalos dokumentáció és a forgalmazói támogatás tartalmazza. A hazai forgalmazók és az európai képviseletek segítenek abban, hogy a felhasználók megértsék a hibakódok mögötti okokat és a helyes eljárásokat.
Gyakorlati példák és a válaszlépések összefoglalása
Ha a rendszer hibát jelez, először ellenőrizze a Backup port és a hálózati csatlakozásokat. Ha a hálózat kimarad, a Backup port a terhelést továbbra is képes kiszolgálni. A generátort a csatlakoztatott eszközök kivételével ne indítsa közvetlenül a felületéről, mert a vezérlő APP és a vezérlő modulok közötti kommunikációtól függően nem mindig garantált a helyes működés.
A PV- és akkumulátor-üzem között állítható a töltési és kisütési periódus, amely befolyásolja a rendszer által kezelt energiamennyiséget és a SOC értékét. A CHS2 feszültség- és fázis-sorrendjének rendellenességei, valamint a kereskedelmi és technikai részletek figyelése mind fontosak a megbízható üzem érdekében.
