Az indukciós huroktechnológia a megbízható jármű- és repülőgép-észlelés alapját képezi a modern forgalomirányító és repülőtéri földi mozgásirányítási rendszerekben.
A beágyazott elektromágneses érzékelők révén ezek a rendszerek valós idejű, biztonság, hatékonyság és automatizálás szempontjából kritikus adatokat szolgáltatnak különféle infrastruktúrákban.
Induktív hurokérzékelő
Az induktív hurokérzékelő egy elektromágneses eszköz, amely járművek és repülőgépek jelenlétének, áthaladásának, esetenként sebességének vagy irányának észlelésére szolgál.
Úgy működik, hogy szigetelt huzalhurkot ágyaznak be a burkolatba (aszfalt, beton vagy más felület), és egy detektorhoz csatlakoztatják.
Egy fémes tárgy - például autó vagy repülőgép - közelsége megzavarja ezt a teret, megváltoztatva a hurok induktivitását, amit a detektor jelenlétként vagy áthaladási eseményként érzékel.
Az induktív hurkokat megbízhatóságuk, környezeti ellenálló képességük és érintkezésmentes működésük miatt értékelik, ezért ideálisak kritikus alkalmazásokhoz, például forgalomirányító lámpákhoz, útdíjszedéshez, parkolórendszerekhez és repülőtéri futópálya/gurulóút felügyelethez.
Elektromágneses indukció elve
Az elektromágneses indukció az induktív hurkok működésének alapelve.
A huzaltekercsen átfolyó váltakozó áram mágneses teret hoz létre.
Amikor egy vezető tárgy belép ebbe a térbe, örvényáramokat generál, amelyek ellenállnak az eredeti térnek, csökkentik a hurok induktivitását és növelik a rezonáns LC kör frekvenciáját.
Az LC rezonáns kör - a hurok induktivitásából (L) és egy kondenzátorból (C) áll - olyan frekvencián rezeg, amely érzékeny a fémes tárgyak jelenlétére. Amikor egy jármű belép a hurokba, a kör frekvenciája megnő, amit a detektormodul észlel és értelmez. A detektor állítható frekvencia- és érzékenységi beállításai megbízható működést tesznek lehetővé zajos környezetben is.
Jelenlét vs. áthaladás mód
Jelenlét mód: A detektor kimenete mindaddig aktív, amíg egy jármű a hurok fölött tartózkodik. Ez kulcsfontosságú például jelzőlámpák vagy futópálya foglaltság esetén, ahol a folyamatos érzékelés biztonsági követelmény.
Áthaladás mód: A detektor minden jármű belépésekor/kilépésekor rövid impulzust ad, amely alkalmas járműszámlálásra és eseményindításra.
Egyes modulok támogatják a végtelen jelenlétet, biztosítva, hogy az érzékelési kimenet a környezeti sodródás vagy hosszabb megállás esetén is aktív maradjon.
Iránylogika (AB logika)
Az iránylogika két egymáshoz közel elhelyezkedő hurok (A és B) segítségével határozza meg a jármű mozgásának irányát. Az aktiválás sorrendje (A előbb vagy B előbb) megmutatja a haladási irányt. Ez elengedhetetlen a beléptetés-vezérléshez, behajtásgátláshoz és fejlett forgalomelemzéshez.
Detektormodul
A detektormodul a rendszer agya, folyamatosan méri a hurok frekvenciáját vagy impedanciáját, és feldolgozza az érzékelési logikát. A modulok gyakran tartalmaznak:
- Állítható érzékenység és frekvencia
- Zajszűrés
- Kimeneti logika jelenlét, áthaladás, irány és sebesség szerint
- Fail-safe működés és diagnosztika
- Többcsatornás támogatás és különféle kommunikációs interfészek
Hurokgeometria
A hurokgeometria - a huzaltekercs mérete és alakja - közvetlenül befolyásolja a lefedettséget, érzékenységet és az észlelési magasságot. Gyakori geometriák: Téglalap alakú hurkok.
A csavarás csökkenti az elektromágneses zavarokat. A túl hosszú kábelek érzékenységcsökkenést okozhatnak, ezért azok hossza minimális, és az induktivitása ne legyen nagyobb a hurokénál.
Kötő-/csatlakozódoboz
A kötődoboz egy időjárásálló, könnyen hozzáférhető doboz a hurokvezetékek és bekötőkábelek csatlakoztatására. A megfelelő kötés megakadályozza a nedvesség bejutását, és megkönnyíti a karbantartást, hibakeresést.
Kiegészítő elemek
A hurok, kábel és detektor mellett a kiegészítő elemek lehetnek: tápegységek (12VDC-240VAC), kommunikációs interfészek (relék, soros, digitális, hálózati), védő tömítőanyagok (epoxi, bitumen), védőcsövek és kábelcsatornák, diagnosztikai jelzők (LED-ek, tesztpontok).
These elements support rendszerintegrációt, tartósságot és karbantartást.
Telepítési folyamat
Egy induktív hurokrendszer telepítése a következő lépésekből áll: Horonyvágás, Tisztítás, Huzal elhelyezése, Kötés, Visszatöltés, Tesztelés, Üzembe helyezés, és a dokumentálás.
Karbantartás
A rendszeres karbantartás biztosítja a megbízhatóságot: hurok folytonosságának és szigetelésének ellenőrzése, burkolat és vezetékek fizikai vizsgálata, szükség esetén újrazárás, hibák gyors javítása, detektor működésének ellenőrzése és szükség esetén újrakalibrálás. Repülőtéri és kritikus infrastruktúrák esetén ütemezett karbantartás szükséges lehet a hozzáférési korlátozások miatt.
Repülőtéri földi mozgásirányítási rendszer (SMGCS)
Az induktív hurkok létfontosságúak a SMGCS rendszerekben, valós idejű futópálya/gurulóút foglaltsági adatokat biztosítva vizuális segédeszközöknek, jelzőknek és az irányítótornyok rendszereinek. Ez növeli a földi biztonságot, csökkenti a futópályára hajtás kockázatát, és támogatja a hatékony, automatizált földi működést - különösen rossz látási viszonyok között.
A nemzetközi szabványok (például ICAO 14. melléklet, FAA AC 150/5220-26) szabályozzák a hurkok alkalmazását az SMGCS-ben a megbízható, fail-safe működés érdekében.
Fail-safe működés
A fail-safe működés biztosítja, hogy ha egy hurok vagy kábel megsérül, a detektor „észlelés” jelet ad - így a sorompók, jelzések vagy figyelmeztetések biztonságos állapotban maradnak. Ez elengedetlen a biztonságkritikus környezetekben, például repülőteken és vasúti átjárókban.
Vezeték nélküli magnetométer
A vezeték nélküli magnetométer egy modern, nem behatoló érzékelő, amely a mágneses tér zavarait méri a járművek észlelésére. Kisméretű burkolatmagokba telepítik, vezeték nélkül kommunikál, és kevesebb karbantartást igényel, mint a hurkok, bár a költsége magasabb, és a nem vasból készült járművek észlelése kevésbé megbízható lehet.
Radaros járműérzékelés
A radaros járműérzékelés mikrohullámú vagy milliméteres hullámhosszú radart használ, általában oszlopra szerelve, hogy a járművek jelenlétét és mozgását a talaj felett érzékelje. Bár nem olyan elterjedt, mint a hurkok a pontos jelenlét-érzékeléshez, radaros detektorokat alkalmaznak ott, ahol a burkolatba telepítés nem lehetséges, vagy nagyobb területek lefedése szükséges.
Összefoglalás
Az induktív hurkok továbbra is az állandó, megbízható jármű- és repülőgép-észlelés szabványai a közlekedési és repülőtéri rendszerekben. Precizitásuk, tartósságuk és sokoldalúságuk alapját képezi a fejlett biztonságnak, automatizálásnak és adat-integrációnak világszerte a kritikus infrastruktúrákban.
Speciális megjegyzések és gyakorlati megfontolások
Az elektromágneses zaj szennyeződés vizsgálata kiemelten fontos: ne legyen a hurok fejmagasságban és figyelembe kell venni a helyszíni zajokat. A „400mA/m” térerő-irányelv betartása kulcsfontosságú a harmonikus működéshez, a tűrés pedig ±3 dB. A fémek jelenléte és elhelyezkedése befolyásolja a tér erősségét; megfelelő korrekcióval és a vas megerősítésének elkerülésével érhető el optimális teljesítmény.

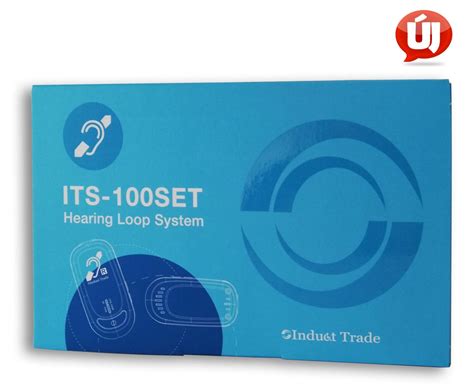

Egyes gyártók és eszközök: a CLD1 Compact Loop rendszer, az Ampetronic ILD100, ILD300, ILD500 és ILD1000G modellek, valamint az ITS-100 kompakt mobil megoldás példáztatóan szemléltetik a különböző lefedettségi és felhasználási igényeket. Ezek mindegyike a megbízható hangátvitel és a hallókészülék-viselő számottevő hallásélményt biztosítja a környezeti zaj kizárásával.
Az indukciós hurok technológia szolgáltatásai rávilágítanak a modern közlekedési és repülőtéri rendszerek integrált biztonságára és hatékonyságára, miközben kiemeli a tervezési és karbantartási szempontokat a zajcsökkentés és a megbízható működés érdekében.
